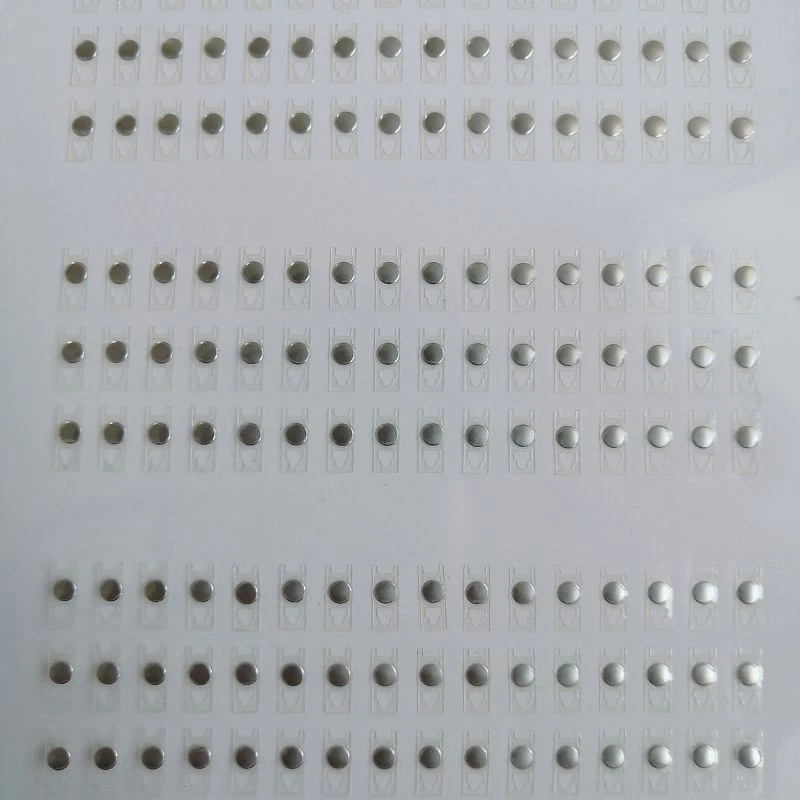

हेडफ़ोन बटन मेटल डोम परत विवरण:
हेडफोन बटन मेटल डोम लेयर एक सटीक इंजीनियर्ड टैक्टाइल स्विच असेंबली है जिसे विशेष रूप से हेडफोन, ईयरफोन और पहनने योग्य ऑडियो उपकरणों में बटन नियंत्रण के लिए डिज़ाइन किया गया है। इसमें अत्यधिक पतले स्टेनलेस स्टील के गुंबद होते हैं (जिन्हें "स्नैप डोम" या "मेटल डोम स्विच" के रूप में भी जाना जाता है) एक लचीली पीईटी (पॉलिएस्टर) चिपकने वाली फिल्म परत पर पहले से स्थित होते हैं, जो ईयरफोन हाउसिंग या इनलाइन रिमोट कंट्रोल के अंदर एक पीसीबी या एफपीसी (लचीले मुद्रित सर्किट) पर सीधे लगाने के लिए तैयार होते हैं।
जब कोई उपयोगकर्ता हेडफ़ोन बटन दबाता है - चाहे संगीत चलाना/रोकना हो, ट्रैक छोड़ना हो, कॉल का उत्तर देना हो, या वॉयस असिस्टेंट को सक्रिय करना हो - तो बटन कैप के नीचे धातु का गुंबद एक स्पष्ट, श्रव्य "स्नैप" के साथ ढह जाता है, जिससे अंतर्निहित सर्किट बोर्ड पर एक विद्युत सर्किट पूरा हो जाता है। रिलीज होने पर, गुंबद तुरंत अपने मूल घुमावदार आकार में वापस आ जाता है, सर्किट को तोड़ देता है और स्विच को रीसेट कर देता है। यह त्वरित कार्रवाई वह है जो संतोषजनक स्पर्श प्रतिक्रिया प्रदान करती है जिसे उपयोगकर्ता उच्च गुणवत्ता वाले ऑडियो उपकरणों के साथ जोड़ते हैं।
6 प्रमुख हेडफ़ोन श्रेणियों में लागू
हमारा हेडफोन मेटल डोम लेयर्स पावर बटन अल्ट्रा{1}कॉम्पैक्ट टीडब्ल्यूएस ईयरबड्स से लेकर प्रोफेशनल स्टूडियो मॉनिटरिंग हेडफोन तक ऑडियो डिवाइसों के पूरे स्पेक्ट्रम को नियंत्रित करता है।
TWS ईयरबड्स
ट्रू वायरलेस स्टीरियो
ओवर-कान वाले हेडफ़ोन
स्टूडियो और प्रीमियम ऑडियो
खेल इयरफ़ोन
स्वेटप्रूफ़ और सुरक्षित फ़िट
कान की मशीन
मेडिकल-ग्रेड विश्वसनीयता
गेमिंग हेडसेट
उच्च-साइकिल टिकाऊपन
-ईयर मॉनिटर्स में
पेशेवर आईईएम
यह कैसे काम करता है: स्नैप-थ्रू मैकेनिज्म
धातु गुंबद स्विच का संचालन स्नैप के सिद्धांत पर निर्भर करता है {{0}बकलिंग के माध्यम से - एक प्रसिद्ध यांत्रिक घटना जिसमें एक घुमावदार खोल एक महत्वपूर्ण बल सीमा से अधिक होने पर तेजी से, स्थिर उलटा से गुजरता है।
संपूर्ण क्रियान्वयन चक्र चार चरणों में होता है:
चरण 1 - आराम की स्थिति:
स्टेनलेस स्टील का गुंबद अपनी प्राकृतिक उत्तल (ऊपर की ओर मुड़ी हुई) अवस्था में स्थित है। इसका बाहरी रिम पीसीबी संपर्क रिंग पर टिका हुआ है, जबकि इसका केंद्र केंद्रीय संपर्क पैड के ऊपर लटका हुआ है। सर्किट खुला है.
चरण 2 - बल प्रयोग:
जैसे ही उपयोगकर्ता बटन दबाता है, बल बटन कैप के माध्यम से गुंबद के केंद्र तक प्रेषित होता है। गुंबद नीचे की ओर झुकना शुरू कर देता है, जिससे लोचदार ऊर्जा जमा हो जाती है। महत्वपूर्ण बकलिंग बिंदु तक पहुंचने तक प्रतिरोध धीरे-धीरे बढ़ता है।
चरण 3 - स्नैप-के माध्यम से (एक्चुएशन):
महत्वपूर्ण बल ("एक्चुएशन फोर्स", आमतौर पर हेडफोन अनुप्रयोगों के लिए 100-300 जीएफ) पर, गुंबद तेजी से केंद्र को उलट देता है - जिससे केंद्रीय पीसीबी पैड के साथ विद्युत संपर्क बन जाता है। यह तीव्र पतन श्रव्य "क्लिक" ध्वनि और उपयोगकर्ता द्वारा महसूस की जाने वाली तीव्र स्पर्श अनुभूति दोनों उत्पन्न करता है। सर्किट अब बंद हो गया है, और डिवाइस नियंत्रक को एक सिग्नल भेजा गया है।
स्टेज 4 - रिलीज़ और रीसेट:
जब दबाव हटा दिया जाता है, तो संग्रहीत लोचदार ऊर्जा गुंबद को मिलीसेकंड में अपने मूल उत्तल आकार में वापस ले आती है। केंद्र संपर्क पैड को हटा देता है, सर्किट खुल जाता है, और स्विच रीसेट हो जाता है और अगले क्रियान्वयन के लिए तैयार हो जाता है। संपूर्ण चक्र आम तौर पर 50 मिलीसेकंड से कम समय में पूरा हो जाता है, जिससे हेडफ़ोन नियंत्रण में सामान्य रूप से तेज़ डबल {{3} क्लिक और ट्रिपल {4} क्लिक जेस्चर सक्षम हो जाता है।
"स्नैप अनुपात" (एक्चुएशन फोर्स और रिटर्न फोर्स के बीच प्रतिशत अंतर) - द्वारा परिभाषित इस स्नैप की गुणवत्ता क्रिया के माध्यम से - है, जो यह निर्धारित करने में सबसे महत्वपूर्ण कारक है कि हेडफोन बटन कितना "अच्छा" लगता है। एक उच्च स्नैप अनुपात (आमतौर पर 40-65%) एक स्पष्ट, अधिक निश्चित क्लिक उत्पन्न करता है; कम अनुपात नरम और अधिक रैखिक लगता है।
मुख्य विशेषताएं एवं लाभ
स्पष्ट स्पर्श प्रतिक्रिया:स्नैप{0}थ्रू मैकेनिज्म प्रत्येक प्रेस के साथ एक तेज, श्रव्य क्लिक प्रदान करता है, जिससे उपयोगकर्ताओं को तुरंत भौतिक पुष्टि मिलती है कि उनके कमांड ने ब्लाइंड ऑपरेशन के लिए आवश्यक - दर्ज किया है जब ईयरफोन कान में है और बटन नहीं देखा जा सकता है।
अल्ट्रा-निम्न प्रोफ़ाइल डिज़ाइन:0.2 मिमी जितनी कम ऊंचाई और 0.03-0.10 मिमी की गुंबद मोटाई के साथ, धातु गुंबद परतें टीडब्ल्यूएस ईयरबड स्टेम और स्लिम इनलाइन रिमोट के बेहद कॉम्पैक्ट आंतरिक स्थानों में फिट होती हैं जहां पारंपरिक यांत्रिक स्विच आसानी से फिट नहीं हो सकते हैं।
लंबी सेवा जीवन:उच्च गुणवत्ता वाले SUS301 स्टेनलेस स्टील गुंबदों को स्पर्श अनुभव या संपर्क प्रतिरोध में महत्वपूर्ण गिरावट के बिना 1,000,000 से 5,000,000 एक्चुएशन के लिए रेट किया गया है। सामान्य हेडफोन उपयोग में, डोम स्विच बैटरी और अधिकांश अन्य आंतरिक घटकों को खत्म कर देगा।
स्थिर विद्युत प्रदर्शन:प्रारंभिक संपर्क प्रतिरोध आम तौर पर 10 Ω से नीचे होता है (अक्सर सोना चढ़ाए गए गुंबदों के लिए 1 Ω से कम), और पूर्ण जीवन चक्र के बाद भी 100 Ω से नीचे रहता है। यह कम वोल्टेज वाले हेडफ़ोन सर्किट में भी विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करता है।
पसीना और नमी प्रतिरोध:पीईटी फिल्म कवर परत के साथ संयुक्त स्टेनलेस स्टील निर्माण, स्पोर्ट्स इयरफ़ोन और वर्कआउट हेडफ़ोन के लिए महत्वपूर्ण पसीने, नमी और मामूली छींटों के लिए अंतर्निहित प्रतिरोध प्रदान करता है।
पीईटी फिल्म के माध्यम से सटीक संरेखण:चिपकने वाला पीईटी वाहक प्रत्येक गुंबद को सटीक स्थिति (±0.1 मिमी सहनशीलता) में रखता है, जिससे हाथ से इकट्ठे ढीले गुंबद डिजाइनों को प्रभावित करने वाले गलत संरेखण के मुद्दों को खत्म किया जाता है और प्रत्येक उत्पादन इकाई में लगातार बटन महसूस सुनिश्चित किया जाता है।
तेज़ क्लिक प्रतिक्रिया:इलास्टिक स्नैप {{0}बैक रीसेट लगभग तात्कालिक है, जो आधुनिक हेडफ़ोन में ट्रैक स्किपिंग, वॉल्यूम नियंत्रण और वॉयस असिस्टेंट सक्रियण के लिए उपयोग किए जाने वाले तेज़ डबल {{1}टैप और ट्रिपल {2}टैप जेस्चर का समर्थन करता है।
अनुकूलन योग्य पैरामीटर:गुंबद का व्यास, आकार, सक्रियण बल, चढ़ाना और सरणी लेआउट सभी को किसी भी हेडफोन उत्पाद के विशिष्ट औद्योगिक डिजाइन और स्पर्श हस्ताक्षर से मेल खाने के लिए अनुकूलित किया जा सकता है।
लागत-प्रभावी बड़े पैमाने पर उत्पादन:डोम ऐरे प्रारूप उच्च मात्रा में स्वचालित असेंबली (100,000 यूनिट/घंटा तक टेप और रील एसएमटी प्लेसमेंट सहित) का समर्थन करता है, प्रति यूनिट असेंबली लागत को कम करता है और पैमाने पर लगातार गुणवत्ता सुनिश्चित करता है।
तकनीकी निर्देश
5.1 यांत्रिक विशिष्टताएँ
|
पैरामीटर |
विशिष्ट रेंज |
हेडफ़ोन अनुप्रयोगों के लिए नोट्स |
|
गुंबद सामग्री |
SUS301 / SUS304 स्टेनलेस स्टील |
उच्च लोच और थकान प्रतिरोध के लिए SUS301 को प्राथमिकता दी जाती है |
|
गुंबद की मोटाई |
0.03 - 0.10 मिमी |
इयरफ़ोन बटन के लिए 0.05–0.06 मिमी सबसे आम है |
|
गुंबद का व्यास |
2 - 12 मिमी |
TWS ईयरबड्स के लिए 2-5 मिमी; इनलाइन रिमोट के लिए 4-8 मिमी |
|
गुंबद की ऊंचाई |
0.15 - 0.50 मिमी |
यात्रा की दूरी और स्पर्श अनुभव को प्रभावित करता है |
|
एक्चुएशन फोर्स |
100 - 400 जीएफ |
हेडफोन बटन के लिए विशिष्ट 130-250 जीएफ |
|
बल सहनशीलता |
±15 - ±30 जीएफ (±5-8%) |
सख्त सहनशीलता=अधिक सुसंगत अनुभव |
|
स्नैप अनुपात (क्लिक अनुपात) |
40 – 65% |
उच्चतर=क्रिस्पर क्लिक; इयरफ़ोन के लिए 50-60% आदर्श |
|
यात्रा दूरी |
0.10 - 0.30 मिमी |
स्लिम इयरफ़ोन डिज़ाइन के लिए छोटी यात्रा |
|
एकत्रित ऊंचाई |
< 0.30 mm (with PET film) |
कॉम्पैक्ट हाउसिंग के लिए अल्ट्रा{0}}लो प्रोफाइल |
|
परिचालन तापमान |
-40 डिग्री से +125 डिग्री |
विविध वातावरणों के लिए विस्तृत श्रृंखला |
5.2 विद्युत विशिष्टताएँ
|
पैरामीटर |
विनिर्देश |
विवरण |
|
संपर्क प्रतिरोध (प्रारंभिक) |
< 50 Ω (typical < 10 Ω) |
सोना-प्लेटेड: <5 Ω; निकेल: 10-30 Ω |
|
संपर्क प्रतिरोध (जीवन के बाद) |
< 100 Ω |
रेटेड चक्र जीवन के माध्यम से बनाए रखा गया |
|
इन्सुलेशन प्रतिरोध |
> 100 MΩ |
आसन्न संपर्कों के बीच |
|
रेटेड वोल्टेज |
12 वी डीसी (अधिकतम) |
सभी हेडफ़ोन नियंत्रण सर्किट के लिए पर्याप्त |
|
वर्तमान मूल्यांकित |
50 एमए (अधिकतम) |
केवल कम -वोल्टेज सिग्नल स्विचिंग |
|
ढांकता हुआ ताकत |
250 वी एसी/1 मिनट |
पीईटी फिल्म इन्सुलेशन प्रदान करती है |
5.3 स्थायित्व एवं पर्यावरण
|
पैरामीटर |
विनिर्देश |
विवरण |
|
यांत्रिक जीवन (मानक) |
1,000,000 चक्र |
उपभोक्ता श्रेणी हेडफ़ोन एप्लिकेशन |
|
यांत्रिक जीवन (प्रीमियम) |
3,000,000 - 5,000,000 चक्र |
उच्च -अंत/पेशेवर ऑडियो डिवाइस |
|
भंडारण तापमान |
-40 डिग्री से +85 डिग्री |
गैर-संघनित वातावरण |
|
आर्द्रता प्रतिरोध |
95% आरएच तक |
पीईटी फिल्म सीलिंग के साथ |
|
सोल्डर ताप प्रतिरोध |
260 डिग्री/10 सेकंड (तरंग) |
रीफ़्लो के लिए -संगत डिज़ाइन |
|
कंपन प्रतिरोध |
10-500 हर्ट्ज, 1.5 मिमी आयाम |
कोई संपर्क बकवास या विस्थापन नहीं |
हेडफ़ोन अनुप्रयोगों के लिए गुंबद के आकार और विन्यास
विभिन्न गुंबद ज्यामिति अलग-अलग स्पर्शनीय हस्ताक्षर उत्पन्न करती हैं और विभिन्न हेडफ़ोन डिज़ाइन आवश्यकताओं के अनुकूल होती हैं। आकार का चुनाव क्लिक अनुभव, स्थिरता, संपर्क विश्वसनीयता और आवश्यक पीसीबी स्थान की मात्रा को प्रभावित करता है।
|
गुंबद का आकार |
स्पर्शनीय चरित्र |
स्थिरता |
के लिए सर्वोत्तम उपयोग |
सामान्य आकार |
|
गोल गुंबद |
चिकना, यहां तक कि क्लिक करें; समान बल वितरण |
अच्छा |
TWS ईयरबड स्टेम बटन, कॉम्पैक्ट इनलाइन रिमोट, सामान्य -उद्देश्यीय ईयरफोन नियंत्रण |
φ3–8 मिमी |
|
चार -लेग (क्रॉस) गुंबद |
तेज़, कुरकुरा क्लिक; संतुलित प्रतिक्रिया |
उत्कृष्ट |
मल्टी-बटन इनलाइन रिमोट, प्रीमियम हेडफ़ोन नियंत्रण, उच्च{{1}विश्वसनीयता अनुप्रयोग |
φ4-12 मिमी |
|
त्रिभुज (3-पैर) गुंबद |
संक्षिप्त, प्रतिक्रियाशील क्लिक; कम संपर्क प्रतिरोध |
अच्छा |
अल्ट्रा{{0}कॉम्पैक्ट ईयरबड हाउसिंग, कम {{1}पावर सर्किट, जगह {{2}सीमित डिज़ाइन |
φ3–6 मिमी |
|
अंडाकार/आयताकार गुंबद |
रैखिक, सुचारू क्रियान्वयन; साइड बटन के लिए उपयुक्त |
अच्छा |
हेडफ़ोन साइड वॉल्यूम कुंजियाँ, स्लाइडर -आसन्न बटन, लम्बे बटन कैप |
3×5 मिमी - 5×8 मिमी |
हेडफ़ोन बटन अनुप्रयोगों के लिए, गोल गुंबद अपने कॉम्पैक्ट आकार और चिकने, समान दबाव वितरण के कारण सबसे आम पसंद हैं - अधिकांश ईयरबड स्टेम और इनलाइन रिमोट पर पाए जाने वाले छोटे गोलाकार बटन कैप के लिए आदर्श। जब एकाधिक बटनों को एक साथ समूहीकृत किया जाता है (उदाहरण के लिए, एक 3{7}} बटन वॉल्यूम + प्ले/पॉज़ इनलाइन रिमोट) और लगातार ऑफ-सेंटर एक्चुएशन विश्वसनीयता महत्वपूर्ण होती है, तो चार{2}}लेग डोम को प्राथमिकता दी जाती है।
सतह चढ़ाना विकल्प
धातु के गुंबद पर चढ़ाना इसकी विद्युत चालकता, संक्षारण प्रतिरोध, संपर्क स्थिरता और लागत को प्रभावित करता है। हेडफ़ोन अनुप्रयोगों के लिए - जहां पसीने का जोखिम और कम {{2}वोल्टेज सिग्नल स्विचिंग आम है - प्लेटिंग का विकल्प एक महत्वपूर्ण इंजीनियरिंग निर्णय है।
|
चढ़ाना प्रकार |
संपर्क प्रतिरोध |
संक्षारण प्रतिरोध |
लागत स्तर |
के लिए सर्वोत्तम |
|
निकेल (नी) |
10 – 30 Ω |
अच्छा |
कम |
मानक उपभोक्ता हेडफ़ोन, घर के अंदर उपयोग, लागत के प्रति संवेदनशील उत्पाद |
|
चांदी (एजी) |
5 – 15 Ω |
मध्यम (समय के साथ धूमिल) |
मध्यम |
संतुलित प्रदर्शन, मध्य श्रेणी के इयरफ़ोन, सामान्य ऑडियो उपकरण |
|
सोना (एयू) |
< 5 Ω |
उत्कृष्ट (निष्क्रिय, कोई ऑक्सीकरण नहीं) |
उच्च |
प्रीमियम हेडफ़ोन, स्पोर्ट्स इयरफ़ोन (पसीना प्रतिरोधी), श्रवण यंत्र, कम {{0}वोल्टेज सर्किट |
खेल और फिटनेस इयरफ़ोन के लिए जो नियमित रूप से पसीने के संपर्क में आते हैं, सोना चढ़ाया हुआ गुंबद दृढ़ता से अनुशंसित किया जाता है। सोना रासायनिक रूप से निष्क्रिय है और नमकीन पसीने के संपर्क में आने पर ऑक्सीकरण या संक्षारण नहीं करेगा, जिससे यह सुनिश्चित होता है कि बटन संपर्क पूरे उत्पाद जीवनचक्र के लिए स्थिर रहता है। मुख्य रूप से घर के अंदर उपयोग किए जाने वाले मानक उपभोक्ता हेडफ़ोन के लिए, निकल प्लेटिंग कम लागत पर विश्वसनीय प्रदर्शन प्रदान करती है
शन्यो हेडफोन मेटल डोम लेयर्स क्यों चुनें?
20 से अधिक वर्षों की सटीक मेटल स्टैम्पिंग विशेषज्ञता के साथ, शन्यो हेडफ़ोन ग्रेड मेटल डोम परतें प्रदान करता है जो दुनिया भर में प्रीमियम ऑडियो ब्रांडों के लिए सबसे सख्त गुणवत्ता मानकों को पूरा करते हैं।
स्पष्ट स्पर्श प्रतिक्रिया
परिशुद्धता -इंजीनियर्ड स्नैप अनुपात प्रत्येक प्रेस के साथ एक संतोषजनक, श्रव्य क्लिक प्रदान करता है - उपयोगकर्ताओं को तुरंत पता चलता है कि उनका इनपुट पंजीकृत है।
अल्ट्रा-निम्न प्रोफ़ाइल
पीईटी परत सहित 0.5 मिमी से कम की कुल मोटाई, बिना किसी समझौते के स्लिम ईयरफोन और टीडब्ल्यूएस ईयरबड डिजाइन को सक्षम करती है।
IP67 वॉटरप्रूफ़ तैयार
स्टेनलेस स्टील निर्माण पसीने और नमी का प्रतिरोध करता है - स्पोर्ट्स इयरफ़ोन और वर्कआउट ऑडियो गियर के लिए आदर्श।
1M+ साइकिल जीवनकाल
प्रत्येक गुंबद का उसके पूरे जीवनकाल में स्थिर बल और संपर्क प्रतिरोध के साथ 1,000,000 से अधिक एक्चुएशन का परीक्षण किया गया।
ऑडियो उद्योग में अनुप्रयोग
अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए शन्यो हेडफोन मेटल डोम परतों पर अग्रणी ऑडियो ब्रांडों द्वारा भरोसा किया जाता है:
फ्लैगशिप नॉइज़ कैंसिलिंग हेडफ़ोन से लेकर अल्ट्रा {{1} कॉम्पैक्ट हियरिंग एड तक, हमारी गुंबद परतें प्रीमियम ऑडियो उपकरणों की मांग के अनुसार विश्वसनीयता और स्पर्श सटीकता प्रदान करती हैं।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: हेडफ़ोन मेटल डोम परत का विशिष्ट जीवनकाल क्या है?
उत्तर: हमारे मानक स्टेनलेस स्टील गुंबदों को स्थिर बल और संपर्क प्रतिरोध के साथ 1,000, 000+ एक्चुएशन के लिए रेट किया गया है। प्रीमियम सोना चढ़ाया हुआ संस्करण उच्च अंत ऑडियो अनुप्रयोगों के लिए 3,000,000 चक्र से अधिक हो सकता है।
प्रश्न: क्या आप सक्रियण बल और स्पर्श अनुभव को अनुकूलित कर सकते हैं?
उत्तर: हाँ. हम वांछित स्पर्श अनुभव प्राप्त करने के लिए समायोज्य स्नैप अनुपात (30% -60%) के साथ 80 ग्राम से 400 ग्राम तक सक्रियण बल प्रदान करते हैं। हमारी इंजीनियरिंग टीम आपके विशिष्ट हेडफ़ोन डिज़ाइन के लिए बल वक्र को ट्यून करने के लिए आपके साथ काम करती है।
प्रश्न: कस्टम गुंबद परतों के लिए न्यूनतम ऑर्डर मात्रा क्या है?
ए: कस्टम डिज़ाइन के लिए हमारा मानक MOQ 10,000 टुकड़े है। प्रोटोटाइप और सैंपलिंग चरणों के लिए, हम बड़े पैमाने पर उत्पादन से पहले आपके डिज़ाइन को मान्य करने में मदद करने के लिए 500 टुकड़ों से शुरू होने वाली छोटी मात्रा का समर्थन करते हैं।
प्रश्न: कस्टम नमूने प्राप्त करने में कितना समय लगता है?
उत्तर: मानक कस्टम नमूने डिज़ाइन की पुष्टि के बाद 7{2}}10 कार्य दिवसों के भीतर वितरित किए जाते हैं। विशेष इन्सुलेशन वाले जटिल बहु-गुंबद सरणियों को 10-15 दिनों की आवश्यकता हो सकती है। बड़े पैमाने पर उत्पादन का समय आम तौर पर 15-20 दिन होता है।
प्रश्न: क्या आपके धातु गुंबद की परतें RoHS और REACH के अनुरूप हैं?
उत्तर: बिल्कुल. सभी शन्यो धातु गुंबद परतें पूरी तरह से RoHS और REACH के अनुरूप हैं। हम प्रत्येक शिपमेंट के साथ पूर्ण सामग्री घोषणाएँ, सीओसी (अनुरूपता प्रमाणपत्र), और तृतीय पक्ष परीक्षण रिपोर्ट प्रदान करते हैं। हमारी सुविधा IATF 16949 और ISO 9001 प्रमाणित भी है।
