चिपकने वाला टेप डाई कट

उत्पाद अवलोकन: चिपकने वाला टेप डाई-काटें

चिपकने वाला टेप शायद ही कभी रोल से सीधे किसी उत्पाद में फिट बैठता है। गास्केट को एक विशिष्ट रूपरेखा की आवश्यकता होती है, बॉन्डिंग पैड को पंजीकरण छेद की आवश्यकता होती है, और ईएमआई शील्ड को विंडो कट आउट की आवश्यकता होती है। शन्यो की चिपकने वाली टेप डाई {{2} कट सेवा मानक टेपों {{3} एम वीएचबी, पीईटी डबल {{4} पक्षीय, फोम, कैप्टन और मेडिकल {{5} ग्रेड चिपकने वाले - को रोटरी, फ्लैटबेड और लेजर कनवर्टिंग का उपयोग करके सटीक आकार के घटकों में परिवर्तित करती है।

यह पृष्ठ हमारी डाई {{0}काटने की क्षमता, सामग्री सीमा, सहनशीलता और उन अनुप्रयोगों को कवर करता है जहां परिशुद्धता से काटे गए चिपकने वाले हिस्सों को हाथ से लगाए गए टेप की जगह ले लिया जाता है।

डाई-काटने के तरीके

हम भाग, आयतन और सामग्री से विधि का मिलान करते हैं:

• रोटरी डाई-काटना:+/-0.05 मिमी सहनशीलता के साथ उच्च -वॉल्यूम वाले हिस्से; इलेक्ट्रॉनिक्स गास्केट और पैड के लिए वर्कहॉर्स
• फ़्लैटबेड डाई-काटना:10 मिमी तक मोटी सामग्री और लेमिनेटेड स्टैक, +/-0.1 मिमी सहनशीलता
• लेजर कटिंग:बिना किसी टूलींग लागत के प्रोटोटाइप और कम मात्रा वाले हिस्से; 3-5 दिनों में 50-500 टुकड़े
• चुम्बन{{0}काटो और आधाकाटो-काटो:लाइनर{{0}छीलने के लिए संरक्षित हिस्से{{1}और{{2}आवेदन लगाने के लिए
• स्लिटिंग और लेमिनेशन:संयुक्त परिरक्षण, कुशनिंग और बॉन्डिंग भागों के लिए बहु-परत का निर्माण होता है

सामग्री रेंज

सहनशीलता और क्षमताएँ

• रोटरी:+/-0.05 मिमी; फ़्लैटबेड: +/-0.1 मिमी
• द्रव्य का गाढ़ापन:0.025-5.0 मिमी एकल परत; 10 मिमी तक लेमिनेटेड
• भाग का आकार:न्यूनतम 2 x 2 मिमी, अधिकतम 500 x 500 मिमी
• आसंजन:1-40+ सामग्री के आधार पर एन/25 मिमी
• तापमान:-40C से +120C मानक; कैप्टन के साथ +260C तक
• सफ़ाई कक्ष:चिकित्सा और प्रकाशिकी भागों के लिए कक्षा 10,000 लाइन

जहां डाई{{0}कट वाला हिस्सा गुंबद स्विच परत - को वहन करता है, उदाहरण के लिए कीपैड के लिए गुंबद बॉन्डिंग टेप - वह हिस्सा हमारे साथ एकीकृत होता हैगुंबद शीट सरणीउत्पादन, इसलिए चिपकने वाली परत और स्विचिंग परत एक निर्माण में एक दूसरे से पंजीकृत होते हैं।

अनुप्रयोग

• इलेक्ट्रॉनिक्स असेंबली:बैटरी प्रतिधारण, ईएमआई शील्ड ग्राउंडिंग, फ्लेक्स {{0}सर्किट बॉन्डिंग
• डोम स्विच कीपैड:झिल्ली परतों पर गुंबद लगाने के लिए पीएसए टेप

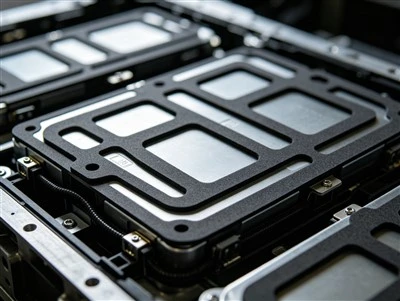

• मोटर वाहन:आंतरिक ट्रिम बॉन्डिंग, सेंसर माउंटिंग, तार {{0}हार्नेस सुरक्षा
• चिकित्सा उपकरण:डिवाइस असेंबली और त्वचा-आईएसओ 10993 के अनुसार चिपकने वाले भागों से संपर्क करें
• उपकरण:पैनल गास्केट, कंपन डंपिंग पैड, थर्मल बॉन्डिंग

डाई-काटने के लिए डिज़ाइन

कुछ सामान्य नियम भागों को सस्ता और अधिक विश्वसनीय बनाते हैं:

• कोने की त्रिज्या:0.3 मिमी न्यूनतम त्रिज्या पतले टेपों को फटने से बचाती है
• खरपतवार स्थान:साफ हटाने के लिए आसन्न भागों के बीच 1 मिमी रखें
• लाइनर का चयन:अपनी एप्लिकेशन विधि के लिए लाइनर रिलीज़ स्तर निर्दिष्ट करें
• पंजीकरण:उन हिस्सों के लिए पंजीकरण छेद जोड़ें जिन्हें पीसीबी या ओवरले के साथ संरेखित होना चाहिए

गुणवत्ता आश्वासन और परीक्षण

• पहले लेखों और बैच के नमूनों पर आयामी निरीक्षण
• सामग्री विनिर्देश के अनुसार आसंजन परीक्षण (एन/25मिमी छिलका)।
• उच्च तापमान वाले हिस्सों के लिए तापमान एक्सपोज़र सत्यापन
• प्रत्येक बैच के साथ RoHS और REACH घोषणाएँ
• 3M निर्दिष्ट चिपकने वाले पदार्थों के लिए 3M अधिकृत कनवर्टर लाइन

चिपकने वाली डाई के लिए शन्यो को क्यों चुनें-काटना

Shanyo 3M अधिकृत कनवर्टर स्थिति के साथ ISO 9001 और IATF 16949 प्रमाणित फैक्ट्री है। डाई{{4}कटिंग हमारे गुंबद और एफपीसी उत्पादन के बगल में बैठती है, इसलिए एक कीपैड परियोजना मिलान सहनशीलता के साथ एक आपूर्तिकर्ता से स्विचिंग परत, बॉन्डिंग टेप और फ्लेक्स सर्किट का ऑर्डर कर सकती है। प्रोटोटाइपिंग 3{7}}5 दिन चलती है (लेजर, कोई टूलींग नहीं); बड़े पैमाने पर उत्पादन MOQ 5,000 टुकड़े है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: लेजर कट प्रोटोटाइप के लिए न्यूनतम मात्रा क्या है?
बिना किसी टूलींग शुल्क के 50-500 टुकड़े, आम तौर पर 3-5 दिन। स्टील टूलींग के लिए प्रतिबद्ध होने से पहले किसी हिस्से को सत्यापित करने का यह सबसे तेज़ तरीका है।

प्रश्न: क्या आप छीलने के लिए लाइनर पर पार्ट्स की आपूर्ति कर सकते हैं?
हां, लाइनर पर कटे हुए हिस्से मानक हैं, रिलीज स्तर आपके आवेदन प्रक्रिया से मेल खाते हैं।

प्रश्न: क्या आप बहु-परत लेमिनेटेड भागों को संभालते हैं?

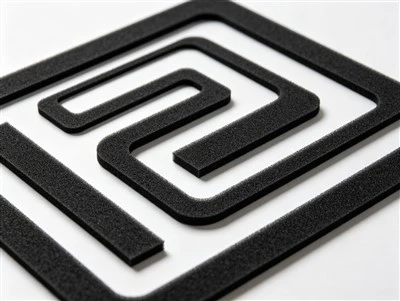

हाँ, कुल मोटाई 10 मिमी तक। सामान्य बिल्ड चिपकने वाले, फोम और प्रवाहकीय परतों को एक डाई {{2} कटे हुए हिस्से में मिलाते हैं।

डाई-कट टेप बनाम वैकल्पिक असेंबली विधियां

इससे पहले कि आप किसी डाई{0}}कटे हुए हिस्से का अनुमान लगाएं, यह विकल्पों से तुलना करने लायक है:

• डाई-कट टेप बनाम तरल चिपकने वाला:कटे हुए हिस्से एक नियंत्रित बॉन्ड लाइन और तेज़ असेंबली देते हैं, जिससे लाइन पर कोई इलाज का समय नहीं लगता है
• डाई-कट टेप बनाम मैनुअल टेप कटिंग:सटीक हिस्से भिन्नता और बर्बादी को खत्म करते हैं, और हाथ से किए गए श्रम की तुलना में मात्रा में लागत कम होती है
• पीएसए भाग बनाम स्क्रू/क्लिप:चिपकने वाला बंधन तनाव फैलाता है, इंटरफ़ेस को सील करता है और फास्टनर इन्वेंट्री को हटा देता है
• प्रवाहकीय टेप बनाम सोल्डर ग्राउंड:कॉपर टेप कम {{0}प्रतिबाधा वाला ग्राउंड पथ प्रदान करता है जहां लेपित सतहों पर सोल्डरिंग अव्यावहारिक है

गर्मी प्रबंधन के लिए, हमारा निर्माणउच्च{{0}तापमान डाई{{1}कट उत्पादचिपकने वाले भागों के बगल में उपयोग की जाने वाली कैप्टन और सिलिकॉन रबर रेंज को कवर करें।
