उत्पाद प्रकार: क्रॉस टाइप / चार -लेग मेटल डोम
सामग्री: SUS301 स्टेनलेस स्टील (अनुरोध पर 304 उपलब्ध)
मोटाई: 0.05मिमी - 0.10मिमी (सहिष्णुता ±0.005मिमी)
व्यास सीमा: 6 मिमी / 7 मिमी / 8.4 मिमी / 10 मिमी / 12 मिमी (कस्टम आकार समर्थित)
सक्रियण बल: 150gf - 400gf (सहिष्णुता ±20gf; 600gf कस्टम तक)
यात्रा दूरी: 0.15मिमी - 0.35मिमी|क्लिक अनुपात: 55% - 65%
संपर्क प्रतिरोध: 100mΩ अधिकतम (नी); 50mΩ अधिकतम (Au)|इन्सुलेशन प्रतिरोध: 250V DC पर 100MΩ मिनट
जीवन चक्र: मानक परीक्षण स्थितियों के तहत 1,000,000+ चक्र|ऑपरेटिंग तापमान: -40 डिग्री से +85 डिग्री (विस्तारित रेंज उपलब्ध)
सतह चढ़ाना: निकल (नी) / सोना (एयू) / चांदी (एजी); एयू: 0.15-0.2μm|आपूर्ति प्रपत्र: 3M चिपकने वाले ढीले गुंबद या पीईटी फिल्म सरणियाँ
RoHS अनुपालन: हाँ|पहुंच भी उपलब्ध है|गुणवत्ता मानक: IATF 16949 प्रमाणित विनिर्माण
इंटरफोन क्रॉस टाइप मेटल डोम
इंटरफ़ोन क्रॉस टाइप मेटल डोम क्या है?
इंटरफ़ोन क्रॉस टाइप मेटल गुंबद एक सटीक {{0}इंजीनियर्ड स्नैप एक्शन घटक है जो अल्ट्रा{1}पतली SUS301 स्प्रिंग स्टेनलेस स्टील (0.05मिमी-0.1मिमी मोटाई) से बना है, जिसका उद्देश्य दो{7}वे रेडियो, वॉकी-ताल के नियंत्रण इंटरफेस के लिए बनाया गया है।
तकनीकी निर्देश
| पैरामीटर | विनिर्देश | टिप्पणियाँ |
|---|---|---|
| सामग्री | SUS301 स्टेनलेस स्टील | 304 अनुरोध पर उपलब्ध है |
| मोटाई | 0.05मिमी - 0.10मिमी | सहनशीलता 0.005 मिमी |
| व्यास सीमा | 6 मिमी / 7 मिमी / 8.4 मिमी / 10 मिमी / 12 मिमी | कस्टम आकार समर्थित |
| एक्चुएशन फोर्स | 150gf - 400gf | सहनशीलता 20gf; 600gf तक कस्टम |
| यात्रा दूरी | 0.15मिमी - 0.35मिमी | गुंबद प्रकारों में सबसे लंबा |
| अनुपात पर क्लिक करें | 55% - 65% | स्पष्ट स्पर्शात्मक प्रतिक्रिया |
| संपर्क प्रतिरोध | 100mΩ अधिकतम (नी); 50mΩ अधिकतम (एयू) | आरंभिक मूल्य |
| इन्सुलेशन प्रतिरोध | 100MΩ मिनट | 250V डीसी पर |
| जीवन चक्र | 1,000,000+ चक्र | मानक परीक्षण शर्तों के तहत |
| परिचालन तापमान | -40C से +85C | विस्तारित रेंज उपलब्ध है |
| सतह चढ़ाना | निकल (नी) / सोना (एयू) / चांदी (एजी) | एयू: 0.15-0.2μm |
| आरओएचएस अनुकूल | हाँ | पहुंच भी उपलब्ध है |
जब दबाया जाता है, तो गुंबद का केंद्र बिंदु सर्किट को पूरा करते हुए नीचे पीसीबी ट्रेस के साथ संपर्क बनाने के लिए नीचे की ओर झुक जाता है। रिलीज होने पर, सामग्री में निहित लोच इसे अपने मूल आकार में वापस ले जाती है, संपर्क को तोड़ती है - विश्वसनीय प्रेस बनाती है, रिलीज करती है, रिलीज करती है {{3}स्विचिंग चक्र को डिस्कनेक्ट करती है जिस पर संचार उपकरण निर्भर होते हैं।
गोल या त्रिकोणीय गुंबदों की तुलना में, क्रॉस {{0} प्रकार का संस्करण सबसे लंबी यात्रा दूरी और सबसे स्पष्ट स्पर्श प्रतिक्रिया - प्रदान करता है, जो इसे पीटीटी (पुश {2} से {{3} टॉक) बटन, चैनल चयनकर्ता, वॉल्यूम रॉकर और फ़ंक्शन कुंजियों के लिए पसंदीदा विकल्प बनाता है, जहां ऑपरेटरों को नीचे देखे बिना पुष्टि की आवश्यकता होती है।
शन्यो इन गुंबदों की आपूर्ति या तो अलग-अलग ढीले टुकड़ों के रूप में करता है या 3एम चिपकने वाली बैकिंग के साथ पीईटी वाहक फिल्मों पर पहले से स्थापित - करता है, जो तेजी से चुनने के लिए तैयार होता है। अनुकूलन में व्यास, सक्रियण बल, केंद्र डिंपल उपस्थिति और सतह चढ़ाना (संक्षारण प्रतिरोध के लिए निकल, उच्च चालकता अनुप्रयोगों के लिए सोना, लागत प्रभावी प्रदर्शन के लिए चांदी) शामिल है।
\
शन्यो इंटरफ़ोन क्रॉस डोम क्यों चुनें?
अधिकतम यात्रा एवं कुरकुरा अनुभव
क्रॉस - प्रकार के गुंबद सभी गुंबद आकारों के बीच सबसे लंबी प्रेस यात्रा प्रदान करते हैं, जिससे एक अलग श्रव्य क्लिक उत्पन्न होता है, जिस पर रेडियो ऑपरेटर पीटीटी और चैनल कुंजियों के अंधा संचालन के लिए भरोसा करते हैं।
सुपीरियर स्थिरता
चार पैरों वाली समर्थन संरचना संपर्क बिंदुओं पर तनाव को समान रूप से वितरित करती है, पार्श्विक बदलाव को रोकती है और उच्च आवृत्ति या उबड़-खाबड़ क्षेत्र के उपयोग के तहत भी लगातार विद्युत संपर्क सुनिश्चित करती है।
मिलियन-साइकिल टिकाऊपन
प्रीमियम आयातित SUS301 सामग्री, सटीक ताप उपचार के साथ मिलकर 1,000,000 से अधिक एक्चुएशन चक्र प्राप्त करती है, जो पेशेवर दोतरफा रेडियो जीवनचक्रों की मांगों से कहीं अधिक है।
चरम पर्यावरण तैयार
मजबूत नमी और नमक के साथ -स्प्रे प्रतिरोध के साथ {{2}40C से {{1}C तक विश्वसनीय रूप से संचालित होता है - कठोर परिस्थितियों में उपयोग किए जाने वाले बाहरी, औद्योगिक और सार्वजनिक सुरक्षा संचार उपकरणों के लिए आवश्यक।
सरलीकृत असेंबली
3एम एडहेसिव और वेंटिलेशन छेद के साथ पीईटी वाहक फिल्मों पर पहले से स्थापित {{0}उपलब्ध है, जो तेजी से चयन करने में सक्षम बनाता है और असेंबली को जगह पर रखने में सक्षम बनाता है और उत्पादन जटिलता और श्रम लागत को काफी कम करता है।
पूर्ण अनुकूलन
निःशुल्क इंजीनियरिंग समर्थन और नमूनों के साथ प्रत्येक पैरामीटर को अपने रेडियो डिज़ाइन - व्यास 6 मिमी से 14 मिमी, बल 150 ग्राम से 600 ग्राम, केंद्र डिंपल उपस्थिति और नी/एयू/एजी प्लेटिंग - के अनुरूप बनाएं।
अनुप्रयोग और उपयोग के मामले
संबंधित उत्पाद जिनकी आपको आवश्यकता हो सकती है
शन्यो प्रिसिजन इलेक्ट्रॉनिक्स के बारे में

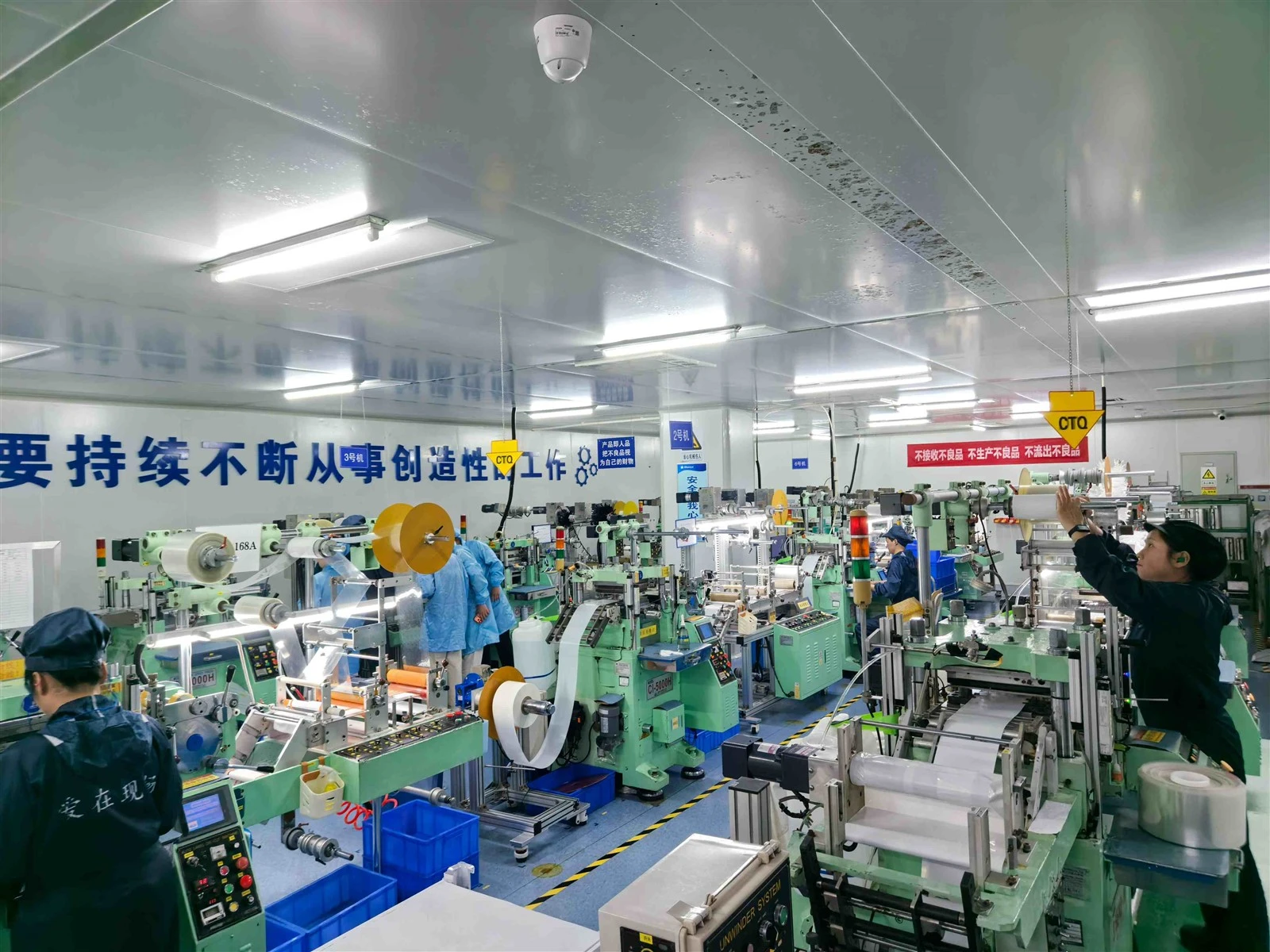

क़िंगदाओ शन्यो प्रिसिजन इलेक्ट्रॉनिक्स टेक्नोलॉजी कं, लिमिटेड 20 से अधिक वर्षों के उद्योग अनुभव के साथ धातु के गुंबदों, स्पर्श स्विच और सटीक मुद्रांकन घटकों की एक अग्रणी निर्माता है। हमारी 8,000㎡ फैक्ट्री में 12 उच्च गति वाली स्टैम्पिंग लाइनें हैं, जो पूरे देश में ग्राहकों के लिए मासिक रूप से 50 मिलियन से अधिक गुंबदों का उत्पादन करती हैं।
IATF 16949, ISO 9001, और ISO 13485 मानकों के लिए प्रमाणित, हम ऑटोमोटिव, मेडिकल, उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक नियंत्रण क्षेत्रों को OEM/ODM क्षमताओं, मुफ्त इंजीनियरिंग सहायता और तेजी से नमूना बदलाव के साथ सेवा प्रदान करते हैं।
उत्पाद ज्ञान एवं संसाधन
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: इंटरफोन क्रॉस टाइप मेटल डोम के लिए न्यूनतम ऑर्डर मात्रा (एमओक्यू) क्या है?
ए: स्टॉक आकार के लिए हमारा मानक MOQ 10,000 टुकड़े है। कस्टम विशिष्टताओं के लिए, MOQ आमतौर पर 50,000 टुकड़े होते हैं। हम प्रतिस्पर्धी मूल्य पर मूल्यांकन उद्देश्यों के लिए 100-500 टुकड़ों के नमूना ऑर्डर भी प्रदान करते हैं।
प्रश्न: कस्टम क्रॉस टाइप मेटल डोम नमूने प्राप्त करने में कितना समय लगता है?
उत्तर: मानक स्टॉक नमूने 3-5 व्यावसायिक दिनों के भीतर भेज दिए जाते हैं। कस्टम टूलींग और नमूनों में आमतौर पर 10-15 कार्यदिवस लगते हैं। अत्यावश्यक परियोजनाओं के लिए, हम अतिरिक्त लागत पर 5-7 दिनों में नमूना वितरण के साथ त्वरित सेवा प्रदान करते हैं।
प्रश्न: क्या क्रॉस टाइप धातु के गुंबदों का उपयोग जलरोधी उपकरणों में किया जा सकता है?
उत्तर: हां, जब सिलिकॉन गास्केट या वॉटरप्रूफ झिल्लियों से ठीक से सील किया जाता है, तो क्रॉस टाइप धातु के गुंबद IP67 और उच्च वॉटरप्रूफ रेटिंग प्राप्त कर सकते हैं। हम संक्षारण को रोकने और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए आर्द्र या गीले वातावरण में सोना चढ़ाए गए गुंबदों का उपयोग करने की सलाह देते हैं।
प्रश्न: कौन से प्लेटिंग विकल्प उपलब्ध हैं और मुझे किसे चुनना चाहिए?
उत्तर: हम निकल (नी), सोना (एयू), और चांदी (एजी) चढ़ाना प्रदान करते हैं। निकेल सामान्य अनुप्रयोगों के लिए लागत प्रभावी है। सोना बेहतर संक्षारण प्रतिरोध और कम संपर्क प्रतिरोध प्रदान करता है, जो चिकित्सा और उच्च विश्वसनीयता वाले उपकरणों के लिए आदर्श है। चांदी उच्च {{5}वर्तमान अनुप्रयोगों के लिए उत्कृष्ट चालकता प्रदान करती है। हमारे इंजीनियर आपकी विशिष्ट आवश्यकताओं के आधार पर इष्टतम प्लेटिंग का चयन करने में आपकी सहायता कर सकते हैं।
प्रश्न: क्या आप मेरे उत्पाद डिज़ाइन में डोम एकीकरण के लिए तकनीकी सहायता प्रदान करते हैं?
उत्तर: बिल्कुल. हमारी अनुभवी इंजीनियरिंग टीम गुंबद चयन मार्गदर्शन, बल वक्र विश्लेषण, पीसीबी पैड डिजाइन सिफारिशें और असेंबली प्रक्रिया अनुकूलन सहित मुफ्त तकनीकी सहायता प्रदान करती है। हम आपके डिज़ाइन में निर्बाध एकीकरण की सुविधा के लिए 3डी मॉडल, आयामी चित्र और एप्लिकेशन नोट्स भी प्रदान कर सकते हैं
मुख्य विशेषताएं एवं लाभ
सुपीरियर टैक्टाइल फीडबैक: हमारे क्रॉस टाइप मेटल डोम लगातार सक्रियण बल के साथ एक स्पष्ट, श्रव्य क्लिक प्रदान करते हैं, जिससे यह सुनिश्चित होता है कि उपयोगकर्ताओं को शोर क्षेत्र के वातावरण में पीटीटी संचालन के लिए महत्वपूर्ण प्रत्येक प्रेस - के साथ स्पष्ट पुष्टि प्राप्त होती है।
चार पैरों की स्थिरता डिज़ाइन: क्रॉस आकार की चार पैरों वाली संरचना बढ़ी हुई यांत्रिक स्थिरता और समान बल वितरण प्रदान करती है, जो उच्च वॉल्यूम असेंबली और ऊबड़-खाबड़ क्षेत्र के उपयोग के दौरान गुंबद के घूमने या गलत संरेखण को रोकती है।
विस्तारित जीवनचक्र प्रदर्शन: 1,000,200 सक्रियण चक्रों के लिए इंजीनियर किए गए, ये गुंबद अपने सेवा जीवन के दौरान लगातार बल और संपर्क प्रतिरोध बनाए रखते हैं, जिससे दोतरफा रेडियो निर्माताओं के लिए क्षेत्र विफलता दर और वारंटी लागत कम हो जाती है।
व्यापक तापमान सहनशीलता: -40 डिग्री से +85 डिग्री तक विश्वसनीय रूप से संचालन करते हुए, हमारे गुंबद चरम बाहरी परिस्थितियों में लगातार प्रदर्शन प्रदान करते हैं - बर्फ़ीली सर्दियों की गश्त से लेकर चिलचिलाती रेगिस्तानी गतिविधियों और आर्द्र समुद्री वातावरण तक।
लचीले आपूर्ति प्रारूप: मैन्युअल असेंबली के लिए ढीले व्यक्तिगत गुंबदों के रूप में उपलब्ध या स्वचालित एसएमटी प्लेसमेंट के लिए 3एम चिपकने वाले पीईटी फिल्म एरे पर प्री-माउंटेड, असेंबली समय को कम करने और उच्च मात्रा में उत्पादन के लिए प्लेसमेंट सटीकता में सुधार।
विशिष्ट अनुप्रयोग
हमारे इंटरफोन क्रॉस टाइप मेटल डोम को दो-तरफा संचार उपकरणों की एक विस्तृत श्रृंखला के लिए इंजीनियर किया गया है, जिनमें शामिल हैं: सार्वजनिक सुरक्षा, सुरक्षा और औद्योगिक टीमों के लिए पेशेवर दो-तरफा रेडियो और वॉकी-टॉकी; पोर्टेबल संचार उपकरणों पर पीटीटी (बात करने के लिए पुश करें) बटन और साइड कुंजियाँ; दोतरफा रेडियो पर चैनल चयनकर्ता नॉब और वॉल्यूम नियंत्रण बटन; पेशेवर संचार उपकरणों पर आपातकालीन कॉल बटन और फ़ंक्शन कुंजियाँ; समुद्री रेडियो, विमानन हेडसेट और सैन्य संचार उपकरणों पर कीपैड इंटरफेस; स्मार्ट पहनने योग्य संचार उपकरण और बॉडी कैमरे।
गुणवत्ता आश्वासन एवं परीक्षण
इंटरफ़ोन क्रॉस टाइप धातु गुंबदों का प्रत्येक बैच हमारे IATF 16949 प्रमाणित विनिर्माण प्रणाली के तहत कठोर गुणवत्ता नियंत्रण से गुजरता है: 100% इनलाइन बल सत्यापन के साथ बल स्थिरता परीक्षण यह सुनिश्चित करता है कि सक्रियण बल ±10% सहनशीलता के भीतर रहता है; विश्वसनीय सिग्नल ट्रांसमिशन के लिए 50mΩ से नीचे स्थिर संपर्क प्रतिरोध की पुष्टि करने वाला संपर्क प्रतिरोध माप; लंबी अवधि के प्रदर्शन को मान्य करने के लिए 1,000,{6}} चक्र परीक्षणों के अधीन नमूना बैचों के साथ जीवनचक्र सहनशक्ति परीक्षण; कठोर क्षेत्र की परिस्थितियों में प्रदर्शन को मान्य करने के लिए तापमान चक्रण, आर्द्रता जोखिम और कंपन परीक्षण सहित पर्यावरण सिमुलेशन परीक्षण; ±0.02 मिमी सहिष्णुता के भीतर व्यास, पैर ज्यामिति और गुंबद की ऊंचाई की पुष्टि करने वाले स्वचालित ऑप्टिकल निरीक्षण के साथ आयामी परिशुद्धता निरीक्षण।
क्या आप अपने दोतरफा रेडियो डिज़ाइन को उन्नत बनाने के लिए तैयार हैं?
प्रीमियम इंटरफ़ोन क्रॉस टाइप मेटल डोम के लिए शन्यो के साथ साझेदारी। निःशुल्क इंजीनियरिंग सहायता, 2 सप्ताह के भीतर कस्टम नमूने और 10K से 10M+ टुकड़ों तक की मात्रा के लिए प्रतिस्पर्धी फ़ैक्टरी मूल्य प्राप्त करें।
